今回は、NX5からの新しい穴フィーチャの設定ファイルを編集して、穴リストをすっきりさせよう！という内容です。
それでは、いきます。

まとめ

いきます、と言っておきながら、とても長くなってしまったので、まずサマリーを載せておきます。

以下のファイルの各行を編集、追加、削除することで、穴リストを編集することができます。
ねじクリアランス穴設定ファイル
NXインストールフォルダ\UGII\modeling_standards\nx502_Screw_Clearance_Hole_Standard.xml
ねじ切り穴設定ファイル
NXインストールフォルダ\UGII\modeling_standardsフォルダ\nx502_Threaded_Hole_Standard.xml

それだけです。
それでは以降、詳細をながながと書いていきます。

NX5からの新しい穴フィーチャ

NX5から、穴フィーチャにねじ切り穴やねじ逃がし穴が統合されました。
こいつです↓

統合とは、こうなったということです。

さらに、NX6ではねじ下穴も加わっています。
NX．．．ノリノリですね。

旧穴フィーチャは、NX5より前の穴、というまんまの名称で残っています。
holenx5icon

ねじフィーチャもそのまま残っています。
screwicon

ということなので、以前のままの使い方をすることもできます。

ねじクリアランス穴を見てみると、

これでもかというくらい呼びと規格が入っています。

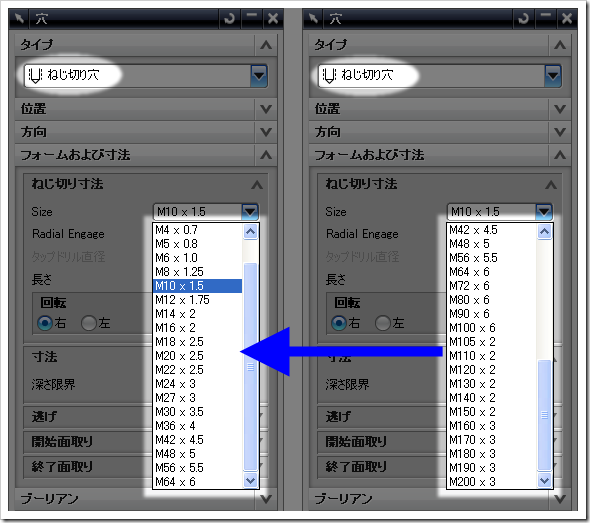

ねじ切り穴は、

M200までありますよ．．．パイプラインの配管でもモデリングできそうです。

ここまでで既に長くなっていますが、ここから今回のテーマの使用する穴と規格だけにしてもっとすっきりさせよう！ということをやってみたいと思います。

新穴設定ファイル

探すのに時間がかかりましたが、やっぱりUGIIフォルダにありました。

ねじクリアランス穴設定ファイル
NXインストールフォルダ\UGII\modeling_standards\nx502_Screw_Clearance_Hole_Standard.xml

ねじ切り穴設定ファイル
NXインストールフォルダ\UGII\modeling_standardsフォルダ\nx502_Threaded_Hole_Standard.xml

この2ファイルを編集していきます。

新穴設定ファイルの編集

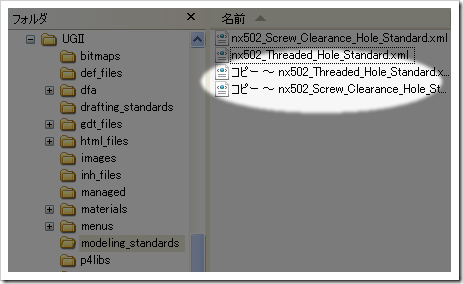

まず、バックアップをとっておきます。

ねじクリアランス穴設定ファイルをメモ帳で開いてみると、1行1穴の形式で登録されています。

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<Root>
<StandardHole Unit="Metric" Standard="ISO" Form= ～ Size="M1.6" Fit="Close ～
<StandardHole Unit="Metric" Standard="ISO" Form= ～ Size="M1.6" Fit="Normal ～
<StandardHole Unit="Metric" Standard="ISO" Form= ～ Size="M1.6" Fit="Loose ～
<StandardHole Unit="Metric" Standard="ISO" Form= ～ Size="M2" Fit="Close ～
<StandardHole Unit="Metric" Standard="ISO" Form= ～ Size="M2" Fit="Normal ～
<StandardHole Unit="Metric" Standard="ISO" Form= ～ Size="M2" Fit="Loose ～

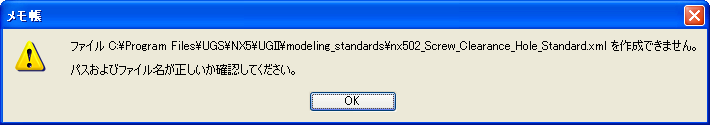

であれば、使わない呼びの行を削除すればよくね？と単純な発想でJIS以外のねじ & M64より大きなねじの行を全て削除して、上書き保存してみると、

(((（ ;ﾟДﾟ)))
ちょっとビビりましたが、ファイルのプロパティを見てみると、ただ 読み取り専用 属性がついているだけでした。読み取り専用のチェックを外すと上書きできました。良かった良かった。

それでは、NXが起動している場合は、NXを再起動して、新穴フィーチャをクリックすると、

(((（ ;ﾟДﾟ)))
再びビビリました。いろいろ変更したところ、初期設定がISOになっているとエラーがでることがあるのかもしれません。

再現しようとしてもエラーの出る時と出ない時がありました。また、エラーメッセージも複数あったような気がします。 ~~面倒なので~~詳しく調べていませんが、エラーが表示された場合、以下の手順でエラーがなくなりました。

エラーが出た場合、[ファイル]→[ユーティリティ]→[カスタマデフォルト]と進み、

[モデリング]→[Extras]→[Screw Clearance Hole]→[Standard]→[JIS]と設定してNX再起動。

これでエラーがなくなりました。
本当にこれが原因だったのかどうかは~~面倒なので~~調べていませんが、エラーがでなくなったという事実を重く受け止め、真摯に対応していく所存でございます。休み過ぎで、毎日ぼーとしているためか、意味不明な文章になってきました。すみません。

それではNXを再起動し、新穴フィーチャをクリックしてみると、

へ、減ってるぞ(((（ ;ﾟДﾟ)))

少しすっきりしました。

規格を見てみます。

こちらも、JISだけになってます。

ねじ切り穴も見てみると、

こちらは半減させました。
少しは扱いやすくなったと思います。
